Hôm nay chúng tôi sẽ chia sẻ về tính năng mới của NX Core Design trong bản phát hành NX tháng 12 năm 2024. Hãy cùng chúng tôi tìm hiểu chi tiết thông qua bài viết bên dưới.

Sketch Checking

Sketch Checking là một phương pháp trực quan để tăng tốc quy trình sketch bằng cách tự động kiểm tra công việc và sửa các lỗi nhỏ.
Tính năng này giúp bạn sketch dễ dàng hơn mà không cần lo lắng việc phải hoàn thiện các chi tiết ngay từ lần đầu tiên. Dù bạn sketch theo cách nào, tính năng này cũng giúp bạn tự tin rằng thành phẩm được tạo ra sẽ độ chính xác rất cao.

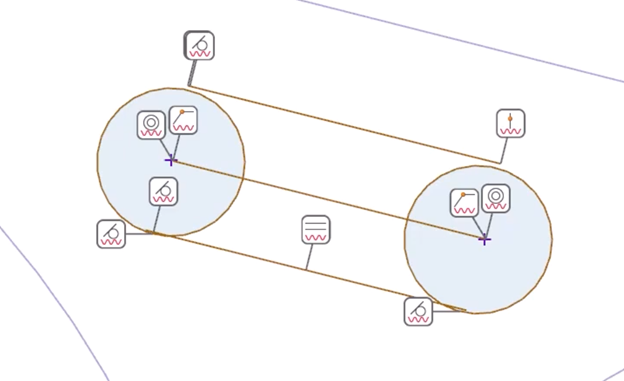

Tính năng Sketch Checking của NX sẽ phát hiện lỗi hoặc các chi tiết không đồng nhất và chỉ ra các lỗi đó trong Graphics Window. Tính năng Sketch Navigator cũng sẽ cho ra các kết quả tìm kiếm trong tab Issues.

Sketch Checking giúp cảnh báo những vấn đề nào?

Việc kiểm tra lỗi và sự đồng nhất của chi tiết theo cách thủ công không phải lúc nào cũng dễ dàng. Thật khó để biết chắc chắn 100% liệu hai đường thẳng giống nhau có hoàn toàn song song hay không chỉ bằng mắt thường.
Do đó, chúng ta cần tính năng Sketch Checker để có thể dễ dàng và nhanh chóng phát hiện các lỗi này. Ví dụ, nếu hai đường thẳng nhìn bằng mắt thường trông có vẻ như song song, nhưng tính năng này sẽ phát hiện ra rằng có thể bạn đang cố gắng điều chỉnh cho chúng song song chứ chúng chưa thực sự song song.
Vì vậy, nó sẽ đánh dấu đây là lỗi tiềm ẩn. Nhờ đó, bạn có thể ra quyết định chính xác mối tương quan nào cần phải kiểm tra trong phần Cài đặt và xác định được biên độ lỗi.
Bạn cũng có thể chọn xem kết quả Sketch Checking có xuất hiện trong khi bạn đang sketch hay chỉ xuất hiện sau khi bạn hoàn tất việc sketch.

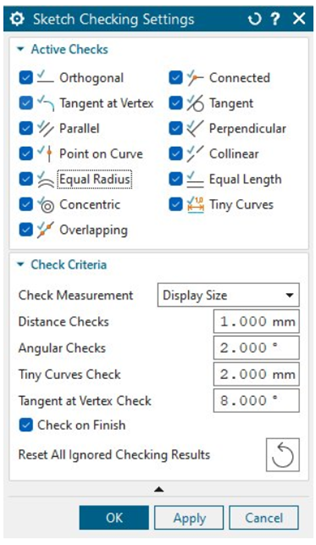

Cửa sổ Sketch Checking settings hiện thị các loại kiểm tra mà nó có thể thực hiện

Managing Issues

Trong cửa sổ Graphics Window hoặc Sketch Navigator có các tùy chọn giúp bạn có thể tự động sửa lỗi. Ví dụ: Đối với các thường thẳng trông có vẻ gần như song song khi nhìn bằng mắt thường, Sketch Checker có thể điều chỉnh chúng trở nên thực sự song song.
Nếu Sketch Checking đã đánh dấu sự cố là lỗi, bạn có thể bỏ qua sự cố đó. Và nếu bạn gặp nhiều sự cố có lỗi tương tự trên một bản sketch cụ thể nào đó, bạn có thể hủy kích loại kiểm tra lỗi đó.
Xem hai video bên dưới để tìm hiểu thêm về cách thiết lập và sử dụng Sketch Checking.

Sketch Navigator

Ở phần trên, chúng tôi có nhắc đến tính năng Sketch Navigator mặc dù nó không còn xa lạ đối với người dùng NX. Tuy nhiên, những cập nhật mới của tính năng này đủ để đảm bảo cho việc phát triển một số chi tiết bổ sung.
Được phát hành vào tháng 6 năm 2024, Sketch Navigator giúp bạn nhanh chóng tìm và phân tích hình dạng chi tiết, mối tương quan và các kích thước trong bản sketch. Tất cả thông tin được hiển thị ở định dạng table bên cạnh cửa sổ Graphics Window với các tab riêng như Curves, Relations, External References và Issues.
Bạn có thể chọn một mục nào đó trong cửa sổ Graphics Window và NX sẽ highlight mục đó trong Sketch Navigator và ngược lại.

Nhiều cải tiến hơn trong NX Core Design

Một mục tự động hóa khác được thêm vào bản NX tháng 12 năm 2024 là Found Relations for Slots. Với tính năng này, NX sẽ tự động nhận diện một phạm vi hình dạng được hỗ trợ là các “rãnh” (slots) để hỗ trợ các quy trình mô hình hóa tiếp theo.
NX định nghĩa 1 slot là một tập hợp gồm hai cung tròn hoặc hai hình tròn cùng với hai đường tiếp tuyến. Mối quan hệ slot chỉ ra tiếp tuyến, điểm trên cung tròn và các mối quan hệ bằng nhau (nếu có).
Tính năng này hoạt động với cả các rãnh được tạo bằng chức năng Slot chuyên dụng, cũng như các rãnh được tạo thủ công từ các cung tròn, hình tròn và đường thẳng riêng lẻ.

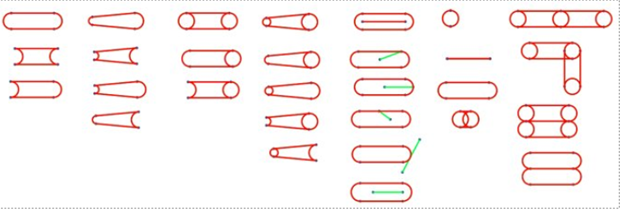

Supported slot shapes

Chúng tôi cũng đã cải tiến lệnh Paste Feature với tính linh hoạt hơn. Có hai tùy chọn mới để xác định hành vi tham chiếu khi remapping các feature inputs:

• Reselect – cho phép oremapping các input giống hệt nhau
• Redefine – cho phép remapping các loại đối tượng mới (bao gồm cả các tham chiếu gián tiếp)
