Những tính năng mới trong NX: NX Inspector và Model-Based Definition
Những tính năng mới trong NX: NX Inspector và Model-Based Definition
Model-Based Definition (MBD) có vai trò quan trọng trong việc kết nối chuỗi kỹ thuật số giữa thiết kế và sản xuất. Các tính năng MBD hoàn thiện trong NX cung cấp nhiều phương pháp chú thích kỹ thuật số khác nhau, giúp cải thiện tính chính xác và hiệu quả trong quá trình sản xuất.
Tại sao cần sử dụng Model-Based Definition?
Model-Based Definition (MBD) cho phép định nghĩa kỹ thuật số hoàn chỉnh của sản phẩm trong mô hình 3D. So với quy trình làm việc tập trung vào bản vẽ truyền thống, NX giúp giảm thời gian dành cho tài liệu kỹ thuật và hỗ trợ các công cụ kiểm định và sản xuất hiệu quả hơn.
Việc sử dụng bản vẽ 2D để truyền đạt các yêu cầu sản xuất tạo thêm gánh nặng không cần thiết cho chu trình phát triển sản phẩm. Một thay đổi đơn giản trong định nghĩa sản phẩm sẽ yêu cầu cập nhật dữ liệu kỹ thuật số 3D và đòi hỏi nhiều thay đổi kỹ thuật đối với tất cả tài liệu 2D liên quan đến sản phẩm. Vì việc duy trì tài liệu này mất thời gian, chu kỳ triển khai thay đổi sản phẩm sẽ tăng lên tương ứng với khối lượng dữ liệu 2D liên quan.

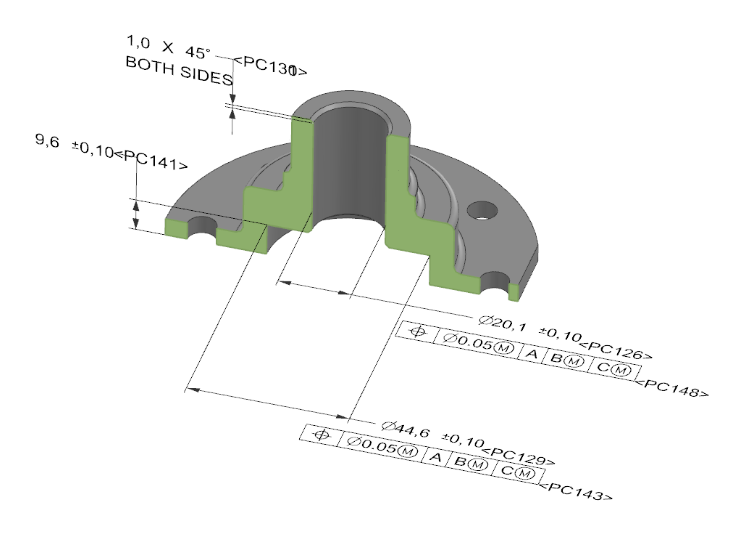

Lợi ích của NX Model-Based Definition
NX MBD loại bỏ nhu cầu về bản vẽ 2D đồng thời đảm bảo sản phẩm cuối cùng tuân thủ các thông số kỹ thuật. Với NX, các nhóm sản phẩm có thể nắm bắt và chia sẻ các yêu cầu kỹ thuật trong mô hình 3D, cho phép sử dụng đầy đủ ý định thiết kế.
Bản vẽ kích thước hình học và dung sai (GD&T) là thành phần thiết yếu của định nghĩa chi tiết hoàn chỉnh. Nó ảnh hưởng đến hầu hết các lĩnh vực trong quá trình sản xuất sản phẩm bao gồm thiết kế, công cụ, sản xuất và kiểm tra. NX CAD cho phép áp dụng các ký hiệu GD&T cho cả góc nhìn chi tiết 2D và mô hình 3D.
Các tính năng mới trong NX Model-Based Definition

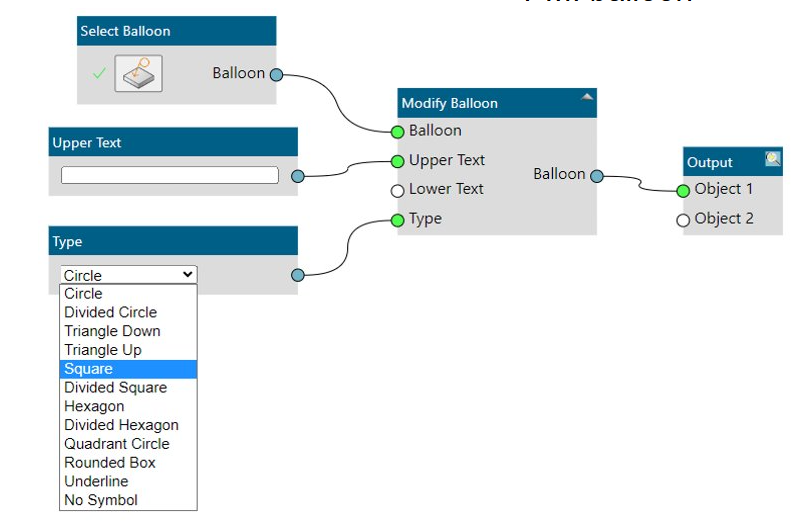

Trong phiên bản mới nhất, NX MBD giới thiệu giải pháp tạo chú thích tự động được hỗ trợ bởi trí tuệ nhân tạo. Người dùng sẽ thấy giao diện Logic Editor cho phép xây dựng và thực thi các quy tắc được sử dụng để tạo PMI. Quá trình tự động hóa này giúp tăng tốc và đơn giản hóa công việc thủ công tẻ nhạt, ngay cả đối với người dùng không có kinh nghiệm trong MBD.
Việc nắm bắt thông tin doanh nghiệp cũng được cải thiện - không chỉ thực hiện nhanh hơn mà còn tốt hơn. Người dùng có thể hiểu rõ hơn với dữ liệu phong phú và nắm bắt các đặc điểm chính trong mô hình. Thay vì phải tìm và nhập thủ công các thông số này, chúng được tự động nắm bắt với NX MBD.

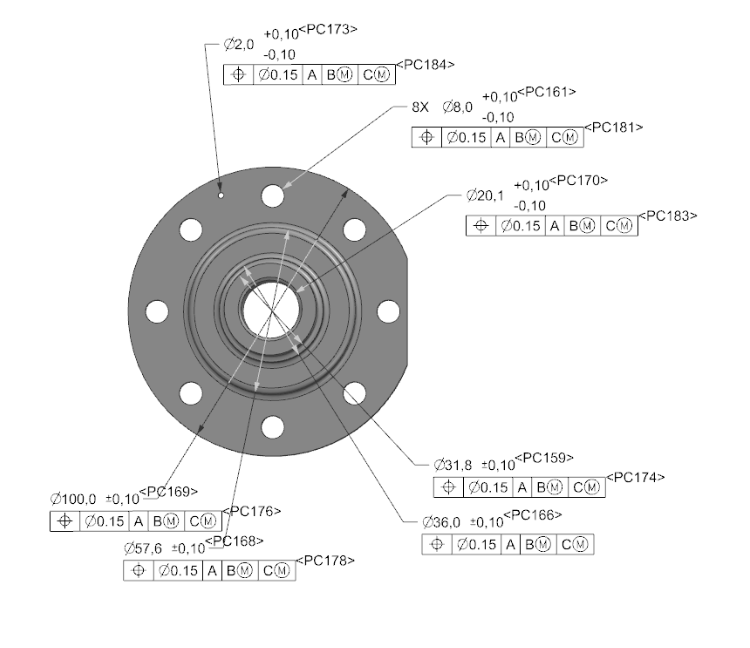

NX MBD tự động hóa việc tạo chú thích kỹ thuật PMI
Với bản cập nhật này, bạn không cần phụ thuộc vào các chuyên gia riêng lẻ để đảm bảo tuân thủ, giúp tạo ra các chi tiết chất lượng cao trong thời gian ngắn hơn. Với PMI Advisor cho việc xác thực và hướng dẫn, điều này sẽ loại bỏ sự phụ thuộc vào các chuyên gia GD&T được đào tạo cao.
NX Inspector - Công cụ kiểm tra mô hình mạnh mẽ
NX Inspector là một công cụ mới giúp kiểm tra mô hình CAD một cách toàn diện. Công cụ này cung cấp khả năng phân tích chi tiết các thuộc tính, cấu trúc và đặc điểm của mô hình để đảm bảo chất lượng và tiêu chuẩn thiết kế.

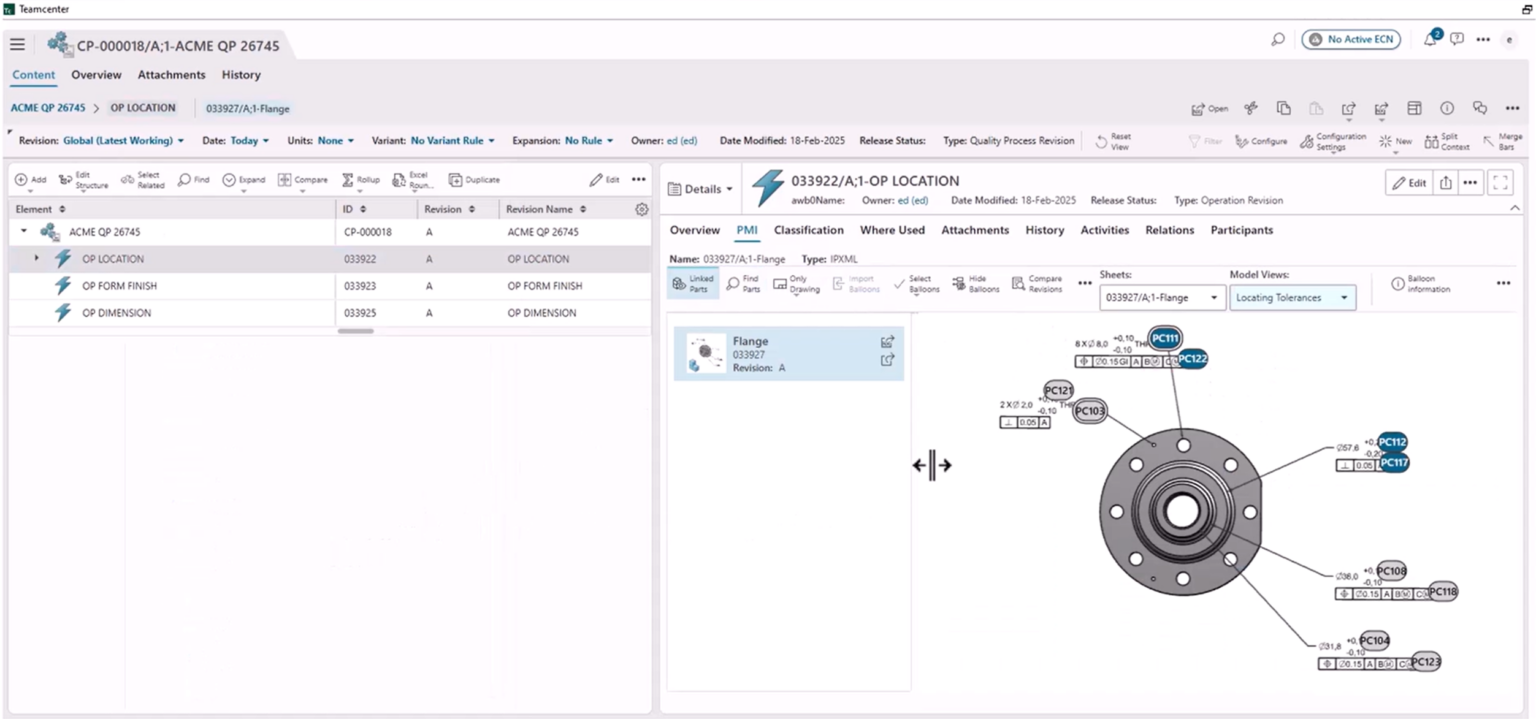

Với NX Inspector, người dùng có thể dễ dàng kiểm tra các thông số kỹ thuật, dung sai và thông tin sản xuất (PMI) được nhúng trong mô hình. Điều này giúp phát hiện sớm các vấn đề tiềm ẩn trước khi chuyển sang giai đoạn sản xuất, giúp tiết kiệm thời gian và chi phí.
Kết hợp NX Inspector và MBD
Khi kết hợp NX Inspector với Model-Based Definition, các nhà thiết kế có thể tạo ra một quy trình làm việc liền mạch từ thiết kế đến sản xuất. Họ có thể xác minh rằng mô hình chứa tất cả thông tin cần thiết cho sản xuất và được cấu trúc chính xác.
Việc tích hợp này cũng hỗ trợ chuỗi kỹ thuật số hoàn chỉnh, cho phép các bên liên quan khác nhau truy cập vào cùng một nguồn thông tin duy nhất. Điều này giảm thiểu lỗi, cải thiện giao tiếp và cuối cùng dẫn đến sản phẩm chất lượng cao hơn.
Tương lai của thiết kế dựa trên mô hình
Sau khi triển khai MBD và NX Inspector, bước tiếp theo thường liên quan đến việc chuẩn bị thiết kế cho quá trình sản xuất. Điều này bao gồm việc tạo ra các tệp sản xuất cần thiết và bản vẽ lắp ráp, sau đó tích hợp chúng vào quy trình sản xuất.
Với sự phát triển liên tục của công nghệ, chúng ta có thể mong đợi các công cụ MBD và kiểm tra trở nên thông minh hơn và tự động hơn. Các công nghệ như trí tuệ nhân tạo và học máy sẽ tiếp tục cải thiện khả năng của các công cụ này, làm cho quá trình thiết kế và sản xuất hiệu quả hơn và ít lỗi hơn.
