NX Assemblies cung cấp một bộ tính năng hoàn chỉnh cho phép bạn làm việc trong một môi trường nhất quán để hỗ trợ các nhu cầu về chi tiết lắp ráp. Nó cũng cung cấp hiệu suất tải tốt nhất trong phân khúc phần mềm và các công cụ thiết kế bối cảnh (context design tool) cho phép phát triển sản phẩm liên kết, giúp rút ngắn thời gian phát triển các chi tiết lắp ráp.

Một trong những điều cốt lõi của NX là tùy chọn Minimal load display. Với bản phát hành NX mới nhất, giờ đây bạn có thể kiểm soát việc các chi tiết có được hiển thị trong khi chúng đang được tải tối thiểu hay không. Nếu bạn muốn hiển thị các chi tiết trong khi tải chúng, bạn có thể sử dụng các tùy chọn như Fit, Pan và Zoom để xem chúng một cách dễ dàng hơn. Ngược lại, nếu bạn chọn không hiển thị các chi tiết trong khi tải, chúng sẽ được tải nhanh hơn nhiều.

Một điều quan trọng cần lưu ý là nút chuyển đổi sẽ có tác động nhỏ đối với các cụm lắp ráp nhỏ, trong khi mức tăng hiệu suất sẽ phụ thuộc vào dữ liệu và có tác động rõ ràng hơn đối với các cụm lắp ráp lớn hơn. Đây là một tính năng có sẵn dưới dạng tùy chọn Customer Default và Visualization Preference, được tối ưu hóa hoàn toàn bằng việc truy xuất dữ liệu từ Teamcenter.

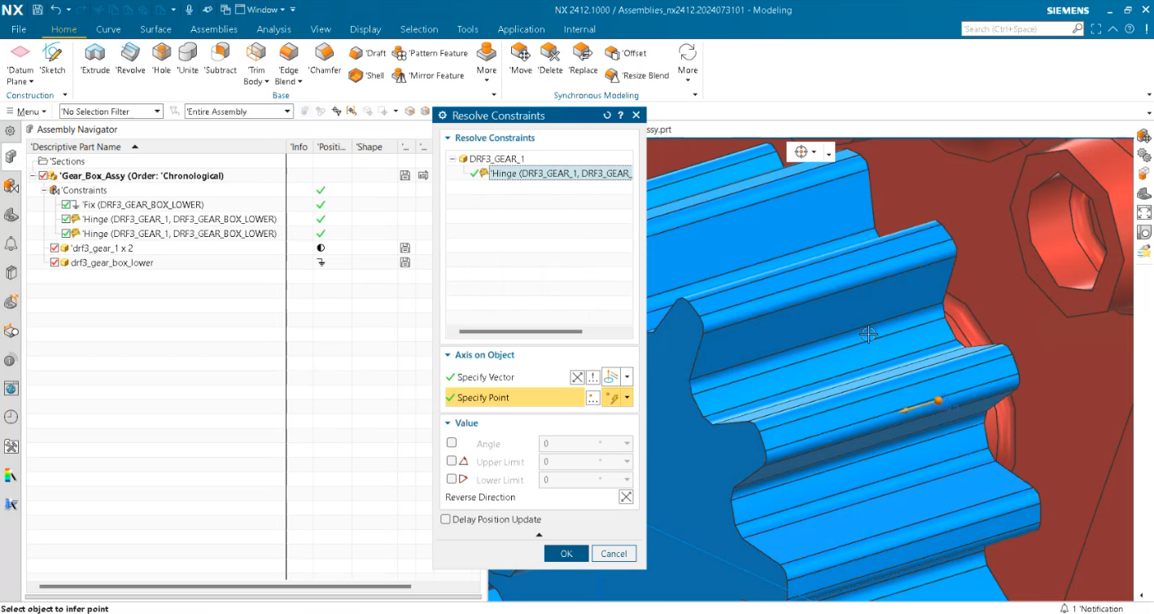

Bên cạnh đó, Siemens cũng tập trung phát triển các khía cạnh khác của Assemblies. Với bản phát hành NX tháng 12 năm 2024, Siemens ra mắt những tính năng mới mới dành cho người dùng liên quan đến khớp nối. Bạn có thể cắt, sao chép và dán cũng như kéo thả các khớp nối. Kéo và thả hoạt động giống như cắt và dán, được duy trì bởi các tham chiếu bên trong và bên ngoài. Ngoài ra, tính năng Deformable Components cũng được hỗ trợ.

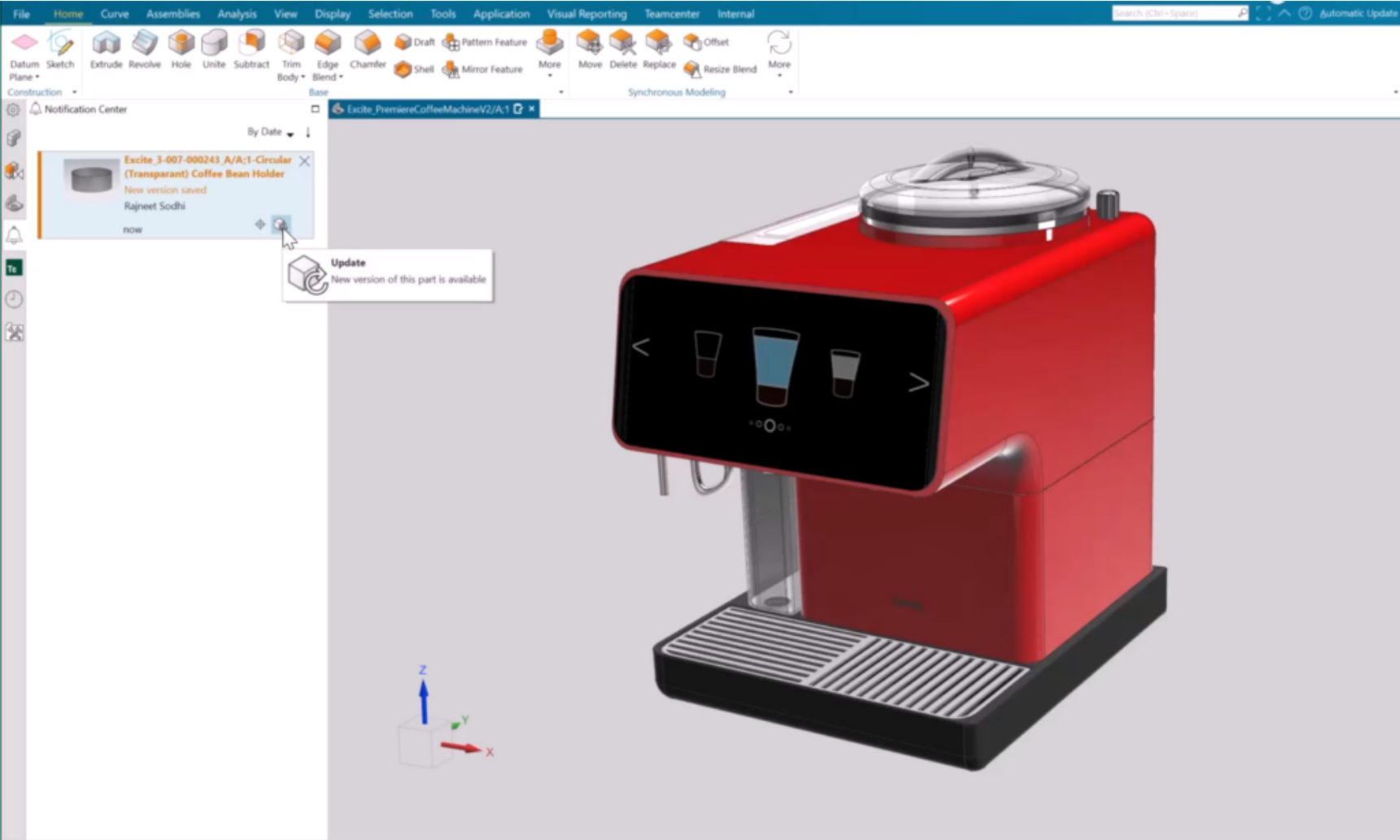

Khi chúng tôi chuyển qua phương pháp làm việc từ xa, chúng tôi liên tục tìm kiếm những cách thức để thúc đẩy môi trường cộng tác. Chúng tôi coi phương pháp làm việc từ xa là động lực thúc đẩy đổi mới chứ không phải là rào cản. Trong bản phát hành NX mới nhất, chúng tôi đã cải tiến dựa trên các tính năng hiện có để bạn có thể chủ động thông báo cho các thành viên khác trong nhóm về những thay đổi trong bối cảnh thiết kế của mình.

Việc có các tính năng mới nhất và tốt nhất để thiết kế cấu trúc lưới (lattice structure) là điều hoàn toàn cần thiết. Chúng tôi muốn đảm bảo rằng bạn có toàn quyền kiểm soát mức độ phức tạp mà bạn cần thêm vào các cấu trúc lưới của mình. Vì vậy, chúng tôi đã lắng nghe phản hồi của người dùng và triển khai các tùy chọn mới trong NX.

Lệnh Merge Faces

Cuối cùng, chúng tôi muốn đề cập đến những cải tiến mới của NX Realize Shape. Trong bản phát hành mới nhất, giờ đây bạn có thể giảm số lượng face khi nhập hoặc tạo các subdivision body. Bạn có thể chỉ định các file unit khi nhập hoặc xuất dữ liệu Obj hoặc khi bạn thiết lập type thành Subdivision Body. Đây là một bước khá đơn giản. Tất cả những gì bạn cần làm là chọn tùy chọn Merge Subdivision Body Faces if Possible, và cấu trúc lồng (cage topology) ban đầu của bạn vẫn được duy trì. Tận dụng tính năng này để đảm bảo có lợi cho các hoạt động downstream từ việc giảm độ phức tạp của cấu trúc (topology).

Lệnh Chamfer Cage

Trong NX Realize Shape, bạn có thể sử dụng lệnh Chamfer Cage để tạo một chamfer trên một subdivision cage. Bạn sẽ có thể chỉ định Smooth hoặc Shape continuity và áp dụng chamfer cho một shape hoặc một smooth cage edge. Các đường phân chia (split line) sẽ được hiển thị trong giai đoạn xem trước và có thể được cập nhật ở trạng thái động bằng thanh trượt Distance. Lệnh này có thể được truy cập trực tiếp trong NX Realize Shape Task Environment.
