NX | Tips and Tricks | PCB Exchange – Xác thực thiết kế

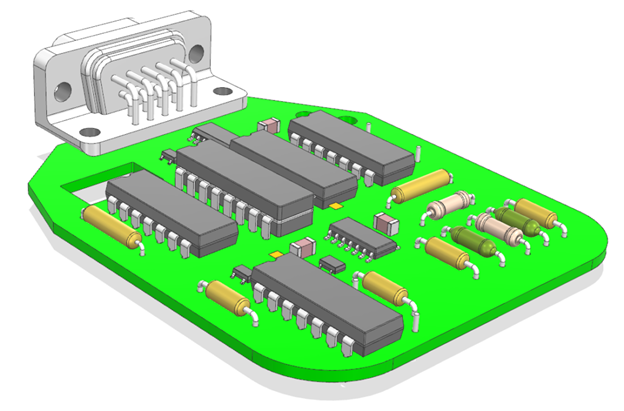

Trong bài viết này, chúng tôi sẽ chia sẻ cách thiết lập các thuộc tính part attributes, generating validation reports và analyzing the results trong PCB Exchange và cách sử dụng chúng để xác thực thiết kế bảng mạch in.

Tại sao phải xác thực thiết kế?

Xác thực thiết kế là một bước quan trọng trong việc cải thiện chất lượng sản phẩm. Xác định các lỗi thiết kế tiềm ẩn trước khi sản xuất giúp bạn dễ dàng thực hiện những thay đổi cần thiết ngay từ đầu quy trình, giúp tiết kiệm thời gian, nguồn lực và chi phí sản xuất.

Ngoài ra, các thử nghiệm xác thực đóng vai trò là một công cụ tuyệt vời để đảm bảo tuân thủ đúng thiết kế. Quy trình này giúp bạn kiểm tra xem thiết kế có tuân thủ các tiêu chuẩn của ngành, quy định cụ thể của công ty và yêu cầu của khách hàng hay không để đảm bảo thiết kế PCB thành phẩm đáp ứng tất cả các thông số kỹ thuật và quy định cần thiết.

Thiết lập thuộc tính part attributes

Trước khi xác thực thiết kế, trước tiên chúng ta phải thiết lập các thuộc tính board, component và drilled hole attributes phù hợp. Điều này giúp đảm bảo rằng tất cả dữ liệu hiển thị đều cho ra kết quả chính xác và đầy đủ.

Khi chúng ta chạy thử nghiệm xác thực, hệ thống sẽ hiện ra các table thể hiện các chi tiết của bảng mạch in. Nội dung trong các table này sẽ thay đổi tùy thuộc vào từng bài thử nghiệm xác thực được thực hiện. Nhưng nhìn chung, các thuộc tính tương ứng với từng bài thử nghiệm sẽ được hiển thị đầy đủ. Chúng ta hãy cùng tìm hiểu sâu hơn thông qua 3 bài thử nghiệm dưới đây.

Validate PCA

Một tính năng báo cáo xác thực phổ biến được dùng cho PCB Exchange là Validate PCA. Công cụ Validate PCA cung cấp bài thử nghiệm xác thực toàn diện nhất cho các thiết kế PCB trong NX, kiểm tra các lỗi thường gặp trên bảng mạch in và đảm bảo rằng thiết kế của bạn đáp ứng các yêu cầu theo quy định.

Lợi ích chính của công cụ Validate PCA là khả năng phát hiện vấn đề ngay từ đầu trong quá trình thiết kế. Nó có thể xác định các vi phạm quy tắc thiết kế, sự cố kết nối và các vấn đề tiềm ẩn khác giúp các nhà thiết kế có thể giải quyết những vấn đề này trước khi hoàn thiện thiết kế. Điều này giúp tiết kiệm thời gian và chi phí so với việc đang trong quá trình sản xuất hoặc lắp ráp mới phát hiện ra lỗi. Tính năng Validate PCA report cũng cung cấp thông tin chi tiết có giá trị để nhận biết các lỗi tiềm ẩn, cho phép các nhà thiết kế nhanh chóng phát hiện và xử lý các lỗi này.

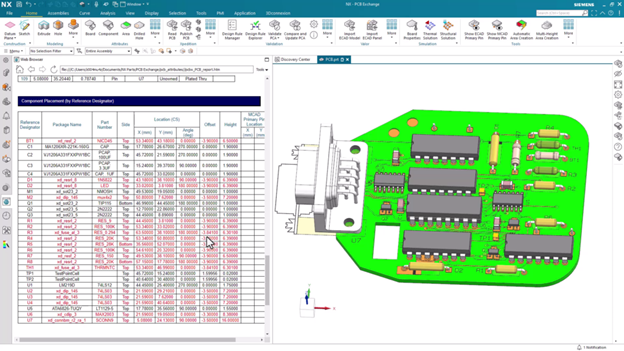

Tính năng Validate PCA trong PCB Exchange sẽ chỉ ra hoặc cảnh báo các các chi tiết bị lỗi

Ngoài các thông báo cảnh báo lỗi, lệnh Validate PCA còn hiện ra các table thể hiện chi tiết về kích thước bo mạch, mô tả ngắn của chi tiết, lỗ khoan, vị trí lắp đặt linh kiện và số lượng linh kiện. Các table này cung cấp cho bạn tài liệu tóm tắt để mô tả vắn tắt tình trạng của các chi tiết lắp ráp trong PCB.

Lightweight and Component Report

Ngoài Validate PCA, PCB Exchange còn có hai tính năng khác để xuất báo cáo là Lightweight và Component.

Lightweight Report là bản tóm tắt dễ tạo, thể hiện được các thông tin thiết kế trọng yếu, chẳng hạn như đặc tính của chi tiết, kết cấu của chi tiết lắp ráp và dữ liệu sản xuất. Các tính năng này tạo ra báo cáo nhanh chóng và hiệu quả, thể hiện được các thông tin thiết kế cần thiết mà không cần xuất báo cáo chi tiết, đầy đủ. Đặc biệt Lightweight Report rất hữu ích cho việc preview nhanh, cập nhật vắn tắt tình trạng thiết kế và thuận tiện để chia sẻ thông tin thiết kế với cả các bên liên quan – những người không cần thông tin kỹ thuật chuyên sâu.

Ngược lại, tính năng Component Report trong NX cung cấp báo cáo tổng quan một cách chi tiết và toàn diện hơn về từng chi tiết trong thiết kế. Tính năng này cho biết thông tin chuyên sâu về các chi tiết cụ thể, chẳng hạn như đặc tính vật liệu, thông số kỹ thuật sản xuất và các thông tin kỹ thuật liên quan khác.

Các công việc tiếp theo

Sau khi xác thực bảng mạch in trong PCB Exchange, tiếp theo cần phải chuẩn bị bản thiết kế trước khi đi vào sản xuất, bao gồm việc tạo ra các tệp sản xuất và bản vẽ lắp ráp cần thiết, sau đó tải chúng lên PCB Exchange Connect.

Từ đây, các nhà thiết kế có thể sử dụng tính năng tích hợp dữ liệu nhà cung cấp (supplier integration) của nền tảng này để gửi dữ liệu thiết kế trực tiếp đến các nhà sản xuất PCB mà mình muốn để hỏi báo giá, đặt hàng và sản xuất. Trong suốt quá trình này, PCB Exchange Connect sẽ duy trì một bản kiểm duyệt toàn diện cho phép các nhà thiết kế, các quản lý dự án theo dõi tình trạng sản xuất và đảm bảo quá trình chuyển đổi dữ liệu trơn tru từ khâu thiết kế đến khâu sản xuất.
