Sử dụng công cụ NX Lattice Designer để tạo cấu trúc Lattice
Trong bài viết này, chúng tôi sẽ chia sẻ cách tối ưu hóa thiết kế sản xuất bồi đắp bằng phần mềm NX™ Lattice Designer. NX Lattice Designer là một công cụ mạnh mẽ để tạo ra các chi tiết bền và nhẹ cho các ứng dụng sản xuất bồi đắp.
Xem video bên dưới để hiểu thêm về cấu trúc Lattice:
Thiết kế cấu trúc lattice trong CAD
Chúng ta bắt đầu tạo lattice bằng cách sử dụng một extruded boundary body và chỉ định các thông số để tạo lattice. Sử dụng absolute blends để áp dụng giá trị bán kính blend chính xác do người dùng chỉ định, cung cấp dung sai chặt chẽ hơn khi relative blend tạo ra hệ số blend phù hợp hơn với organic design. Việc thêm ball vào cấu trúc rất hữu ích để gia cố các node của lattice.
Hàm lọc lưới CAD của Designcenter
Như trong ví dụ ở hình minh họa bên trên, boundary body và lattice tương đối lớn và có một số thanh không được gắn với nhau. Chúng ta có thể giải quyết vấn đề này bằng tính năng Filter Lattice, cung cấp nhiều tùy chọn filter. Trong ví dụ này, chúng ta chỉ cần áp dụng dangling rods filter để loại bỏ các phần tử bị tách rời này.
Đối với các chi tiết yêu cầu các quy trình hoàn thiện bổ sung, chẳng hạn như lớp phủ bảo vệ, có thể sử dụng dung sai sản xuất để áp dụng offset cho lattice. Điều chỉnh này tính đến độ dày của bất kỳ vật liệu nào sẽ được thêm vào hoặc bớt đi trong quá trình post-processing.

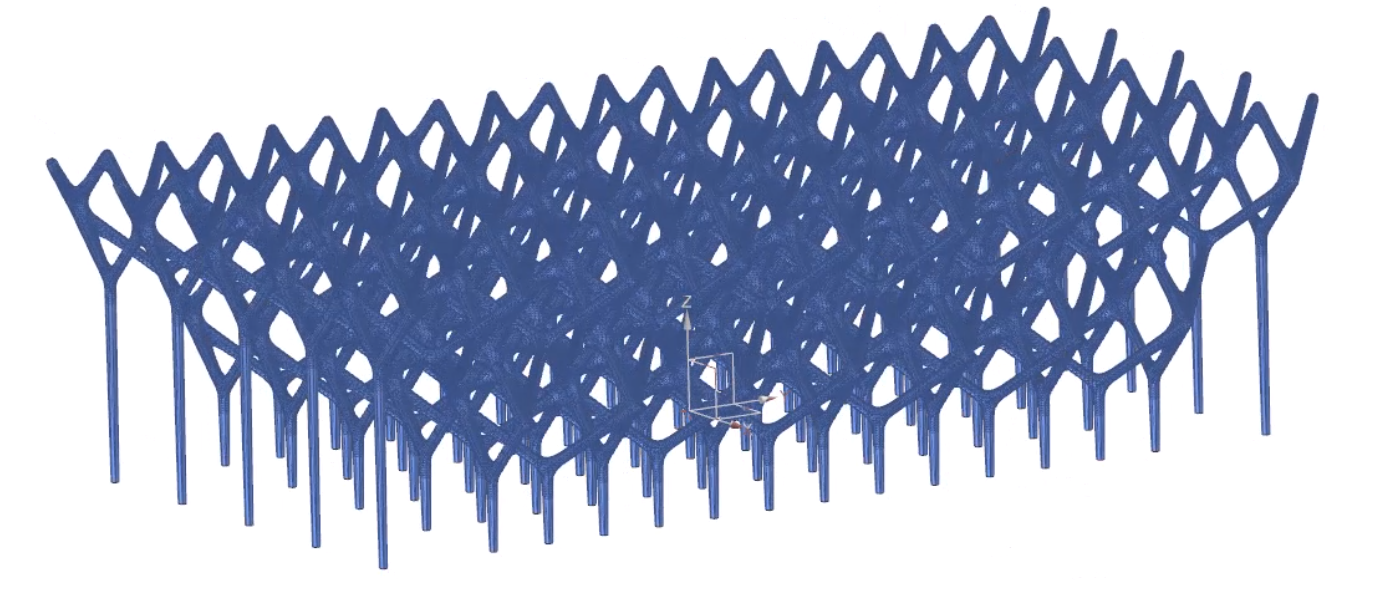

Để hoàn thành quá trình xử lý chi tiết, chúng ta cần thêm các removable stilt để đỡ lattice trong quá trình sản xuất. Build plane có thể được thiết lập theo hướng mong muốn và bạn có thể chọn giữa các thanh đỡ hình trụ hoặc hình nón. Ngoài ra, bạn có tùy chọn chỉ định kích thước stilt.
Designcenter CAD Body Lattice

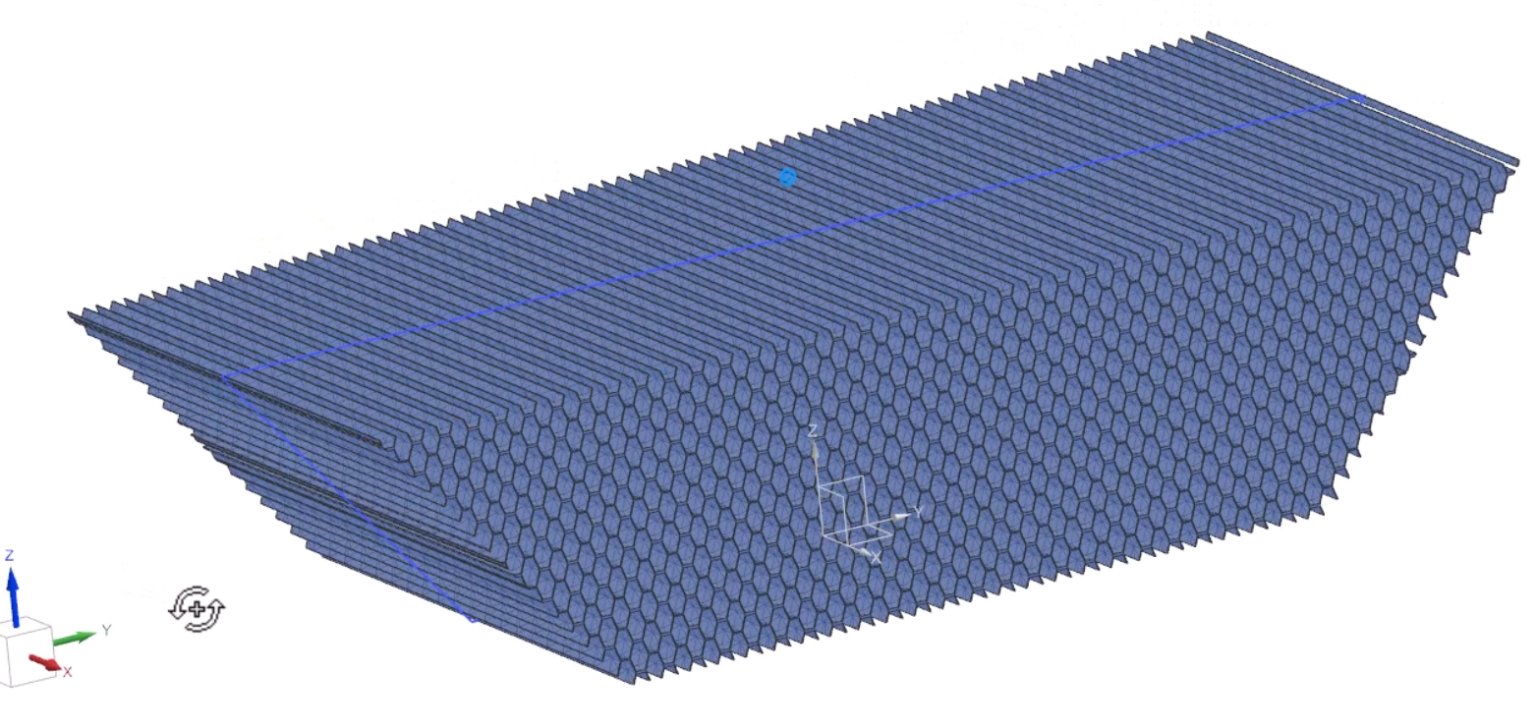

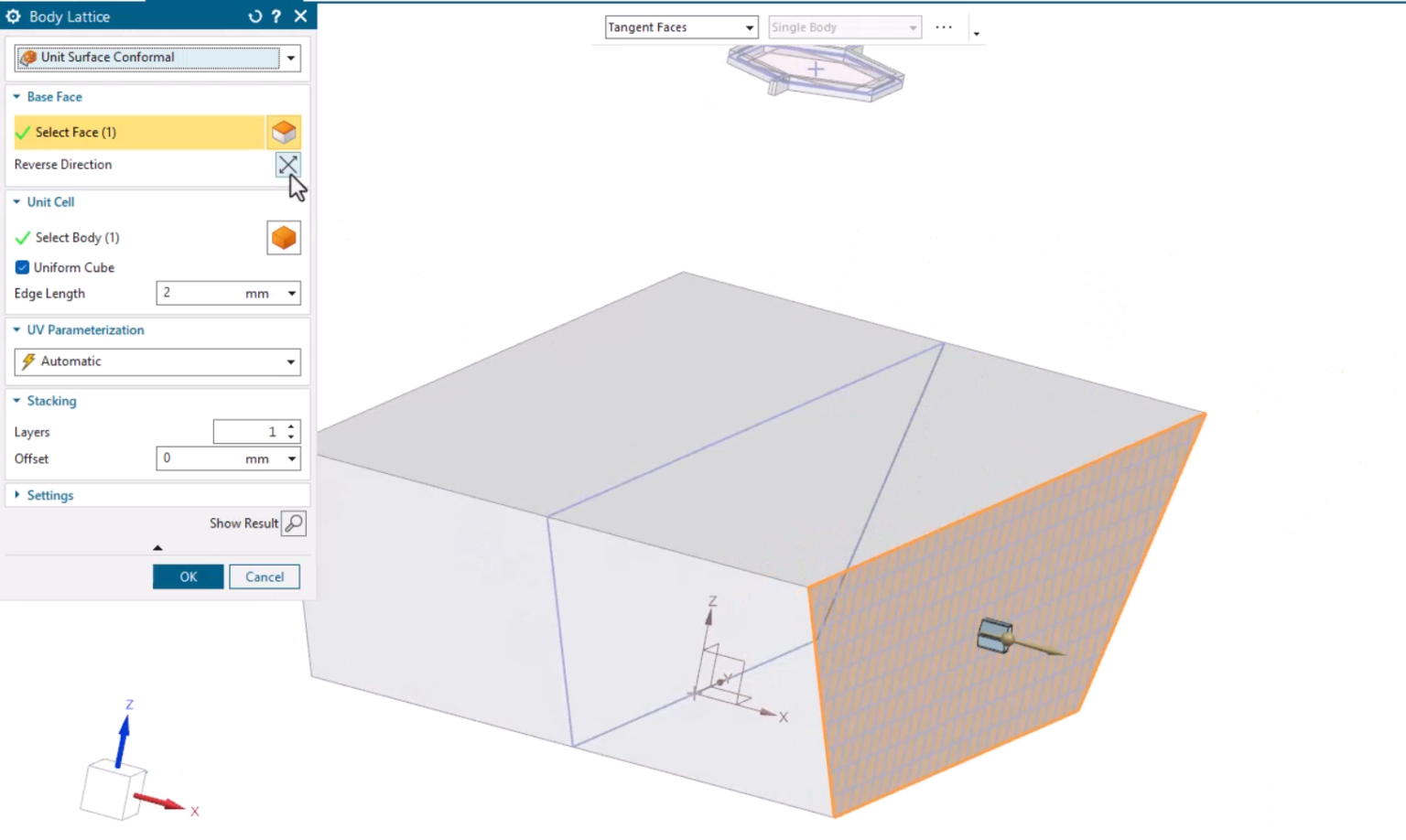

Body Lattice cho phép người dùng chọn một unit cell để tạo pattern trên toàn bộ boundary body. Unit cell có thể hội tụ, ẩn, hoặc được nhập vào NX, mang đến sự linh hoạt trong thiết kế cấu trúc lattice. Bạn có thể chọn giữa hai tùy chọn: unit fill, tức là fill toàn bộ boundary body với một unit cell, hoặc unit surface conformal, tức là bắt đầu lattice từ một bề mặt đã chọn cho một số lớp nhất định. Unit Surface conformal
