Trong bài viết này, chúng tôi sẽ tập trung vào một tính năng hoàn toàn mới trong NX - NX Inspector. Bạn sẽ được tìm hiểu về cấu hình characteristics accountability để quản lý các quality characteristics được sử dụng trong các quy trình downstream, đồng thời đáp ứng các yêu cầu tuân thủ của doanh nghiệp kỹ thuật số.

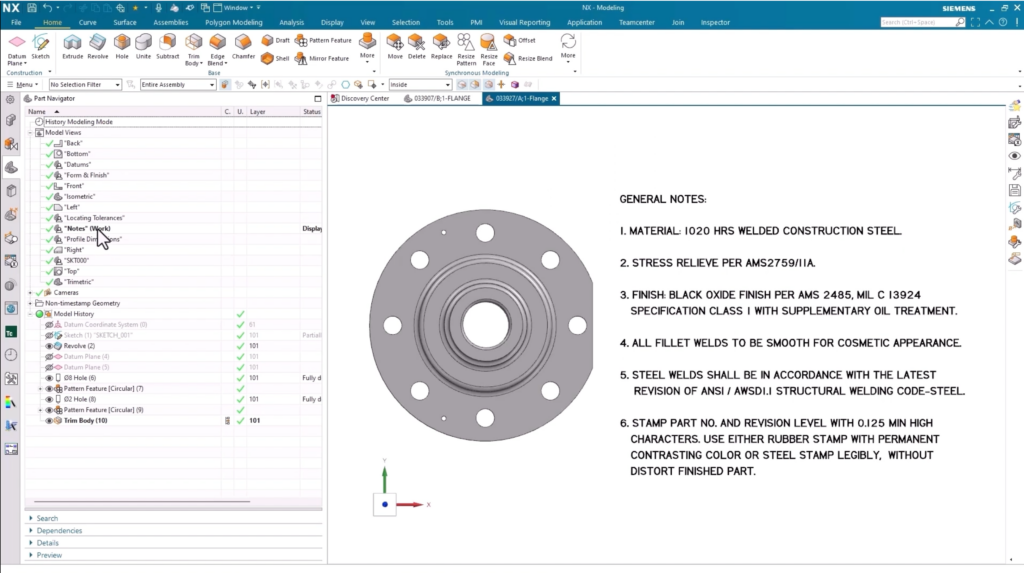

Trong suốt bài viết này, chúng ta sẽ tập trung vào chi tiết mặt bích ở hình bên. Chúng tôi sẽ hướng dẫn bạn cách apply các characteristics vào mô hình với PMI.

Cách apply các characteristics

Chọn “Select all’

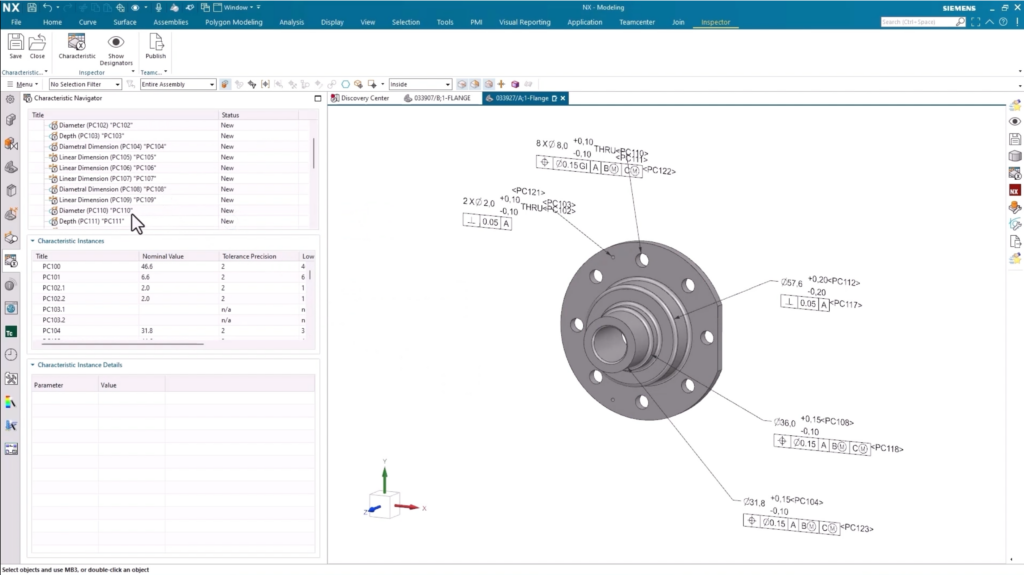

Một cách để áp dụng characteristics là thiết lập base number và chọn tất cả các characteristics mà bạn muốn apply. Cách này cực kỳ đơn giản; chọn tùy chọn Inspector trên thanh công cụ, chọn Characteristics và apply các lựa chọn của bạn trong hộp thoại Add Characteristics.

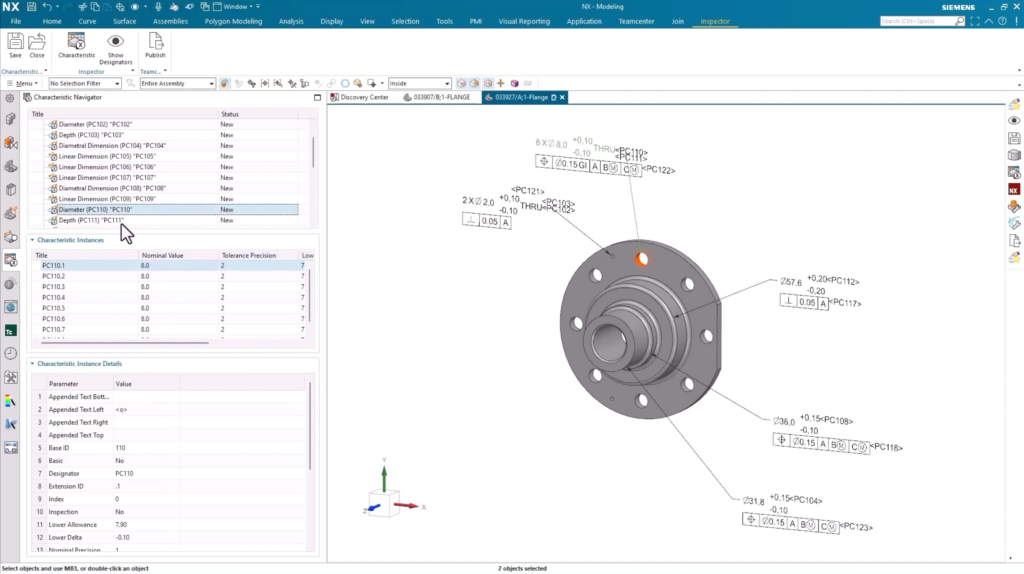

Lúc này, tất cả các product characteristics tag sẽ được gán cho tất cả PMI trong tập dữ liệu của bạn. Trong trường hợp sử dụng này, chúng ta hãy xem xét kỹ hơn các lỗ trên mặt bích. Có 8 trường hợp riêng biệt đối với lỗ mặt bích với các characteristics được apply được hiển thị trong sidebar. Đây là một cách nhanh chóng và dễ dàng để đảm bảo bạn có thể theo dõi tất cả các trường hợp trong toàn bộ chu kỳ của một chi tiết.

Việc mô phỏng đặc tính hoạt động giống như bất kỳ modeling part 3D nào khác. Nếu bạn muốn thay đổi kích thước của một phần tử trong mô hình (trong trường hợp này là thay đổi đường kính lỗ), PMI và các characteristics sẽ được cập nhật tương ứng. Đây là một cách chắc chắn để đảm bảo bạn luôn cập nhật mô hình trong khi thực hiện bất kỳ thay đổi thiết kế nào hoặc trong quá trình thiết kế ý tưởng ban đầu.

Lưu ý: PMI được apply có thể bao gồm:

• Profile dimensions
• Locating tolerances
• Notes
• Surface finish

Truy cập các characteristics trong Teamcenter

Cách dễ nhất để sử dụng các characteristics trong Teamcenter là chỉ cần lưu chúng vào Teamcenter. Từ đây, chúng ta có thể tập trung vào các cách tốt nhất để sử dụng các characteristics cho các mục đích downstream. Nếu chúng ta tập trung vào mặt bích đang đề cập trong hình, điều quan trọng là phải chỉ ra rằng nó có một danh sách các downstream được xác định rõ ràng.

Tại sao bill of characteristics lại quan trọng?

Việc truy cập vào toàn bộ bill of characteristics cho phép bạn tập trung xem tất cả các đặc tính PMI liên quan đến dữ liệu của mình. Ngoài ra, bill of characteristics giờ đây có thể được sử dụng cho nhiều ứng dụng khác, chẳng hạn như sản xuất và chất lượng.
